Projeto de PCB de alta frequência: os riscos ocultos de quedas acima de 5 GHz

No projeto de PCB, as lágrimas servem como reforços críticos entre almofadas e traços, assim como as pontes na engenharia estrutural. No entanto, a sua aplicação em circuitos de alta frequência – particularmente acima de 5 GHz – requer um exame minucioso. Embora as lágrimas melhorem a estabilidade mecânica e mitiguem o estresse térmico, elas podem comprometer inadvertidamente a integridade do sinal em aplicações digitais de RF e de alta velocidade.

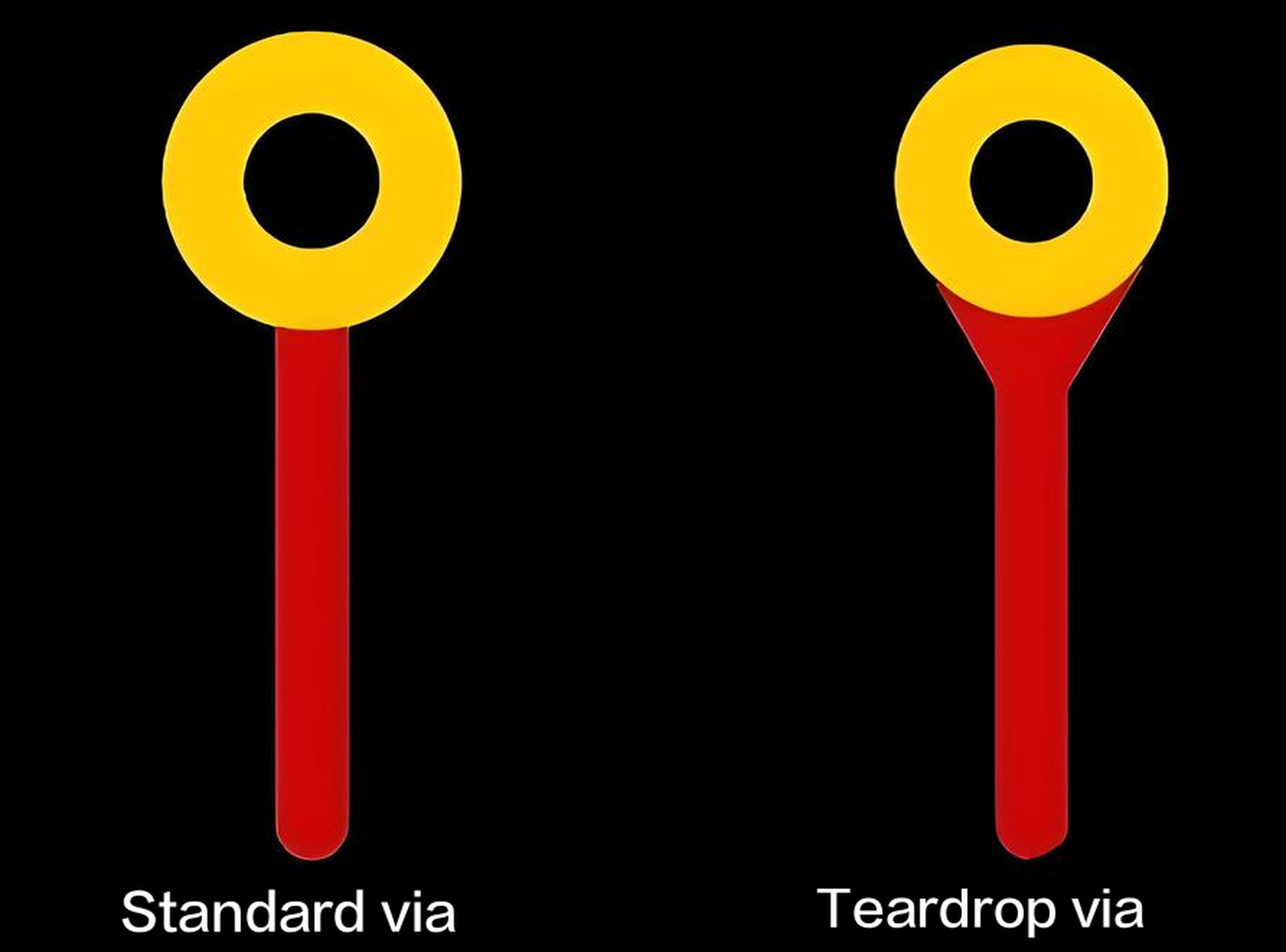

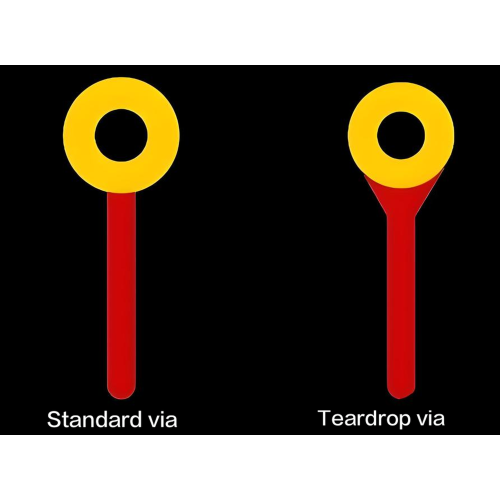

O duplo papel das lágrimas na confiabilidade do PCB

As lágrimas melhoram a resistência mecânica ao distribuir a tensão por uma área de conexão mais ampla. Por exemplo, as diretrizes IPC-6012E destacam que as lágrimas podem aumentar a resistência à tração em 40% a 60% para conectores sujeitos a esforços mecânicos. Contudo, este reforço pode tornar-se uma faca de dois gumes. Em ambientes de alta vibração, lágrimas mal projetadas podem concentrar a tensão, levando à falha prematura.

Termicamente, as lágrimas atuam como amortecedores durante a soldagem por refluxo. Uma zona de transição de 0,2 mm reduz o estresse induzido por CTE em até 35%, conforme documentado nos testes IPC-9701. No entanto, em placas multicamadas, as lágrimas podem exacerbar a deformação do eixo Z, necessitando de ajustes específicos do material.

Desafios de integridade de sinal acima de 5 GHz

Em frequências além de 5 GHz, as lágrimas introduzem descontinuidades de impedância que degradam o desempenho. Simulações revelam que teardrops mal otimizados podem causar perdas de inserção superiores a 0,5dB e desvios de impedância de 10% a 15%. Por exemplo, em links SerDes de 10 Gbps, essas irregularidades contribuem para a degradação da taxa de erro de bits (BER).

Para manter a consistência da impedância, os projetistas adotam técnicas de compensação, como lágrimas cônicas ou estruturas ajustadas por entalhe. Esses métodos minimizam os reflexos enquanto preservam os benefícios mecânicos.

Diretrizes práticas de projeto para PCBs de alta frequência

1. Estratégia de aplicação zoneada

   • Áreas Críticas: Conectores na borda da placa, rotas de fuga BGA.

   • Zonas Restritas: Linhas de alimentação de antena, circuitos mmWave (>30GHz).

   • Zonas Opcionais: Capacitores de desacoplamento da fonte de alimentação.

2. Fluxos de trabalho baseados em simulação
   Os solucionadores de campo eletromagnético (por exemplo, ANSYS HFSS) ajudam a otimizar a geometria da lágrima. As ferramentas paramétricas ajustam automaticamente as dimensões da lágrima com base nas propriedades de empilhamento, garantindo conformidade com IPC-2141A para impedância controlada.

3. Considerações de fabricação

   • Placas HDI: Use micro-lágrimas (extensão ≤0,05mm).

   • Projetos de cobre espesso: Aplique um fator de compensação (espessura de cobre/3).

   • Híbridos de soft-board: substitua lágrimas em ângulo reto por transições elípticas.

Conclusão: Alcançando o Equilíbrio

A implementação do Teardrop deve evoluir além das escolhas binárias. Ao aproveitar as regras do DFM e os dados de simulação, os projetistas podem conciliar robustez mecânica com desempenho de alta velocidade. Faça parceria com um fornecedor experiente de PCB para implementar estratégias personalizadas para seu próximo projeto de alta frequência.
